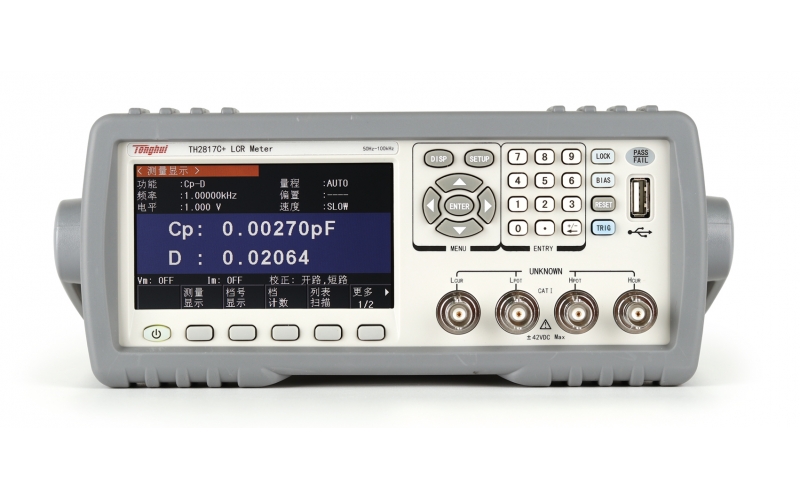

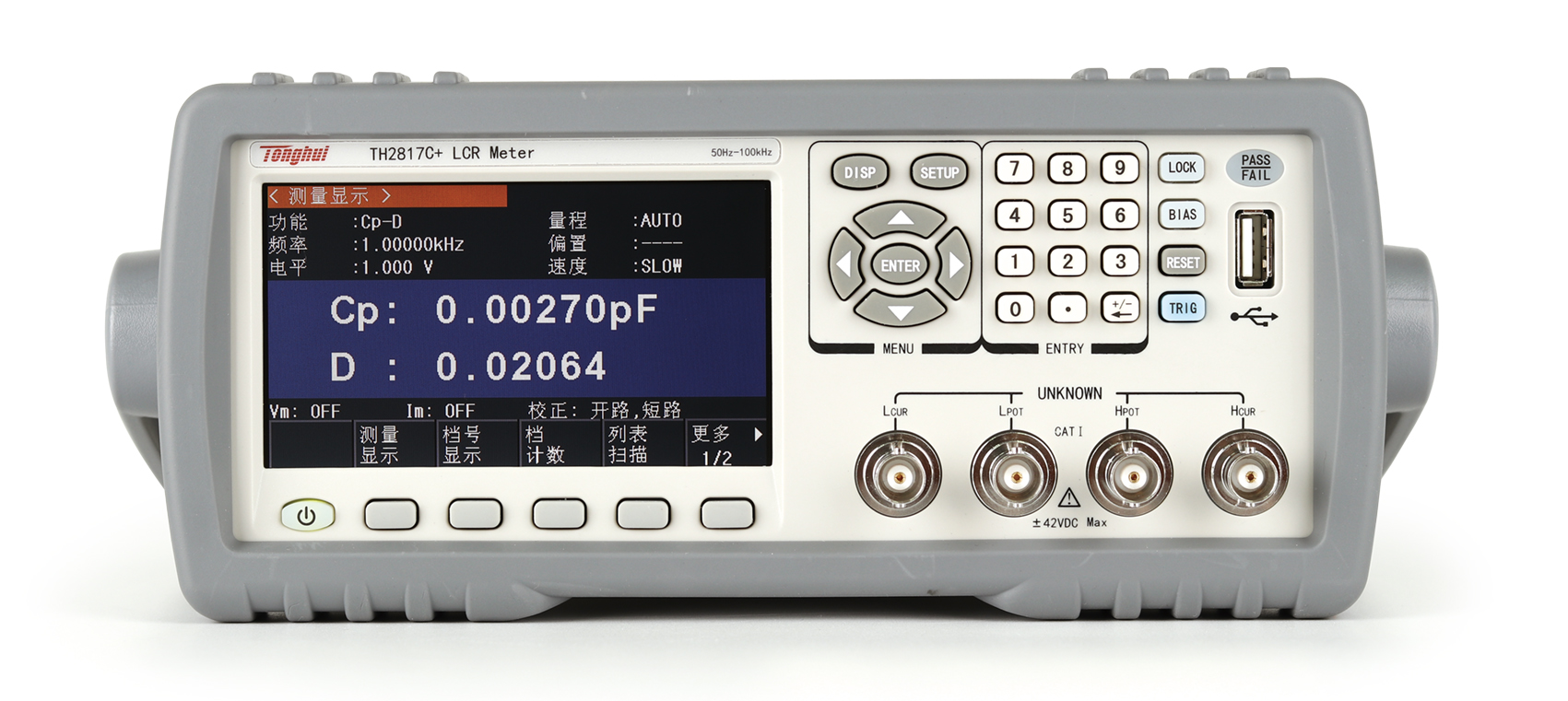

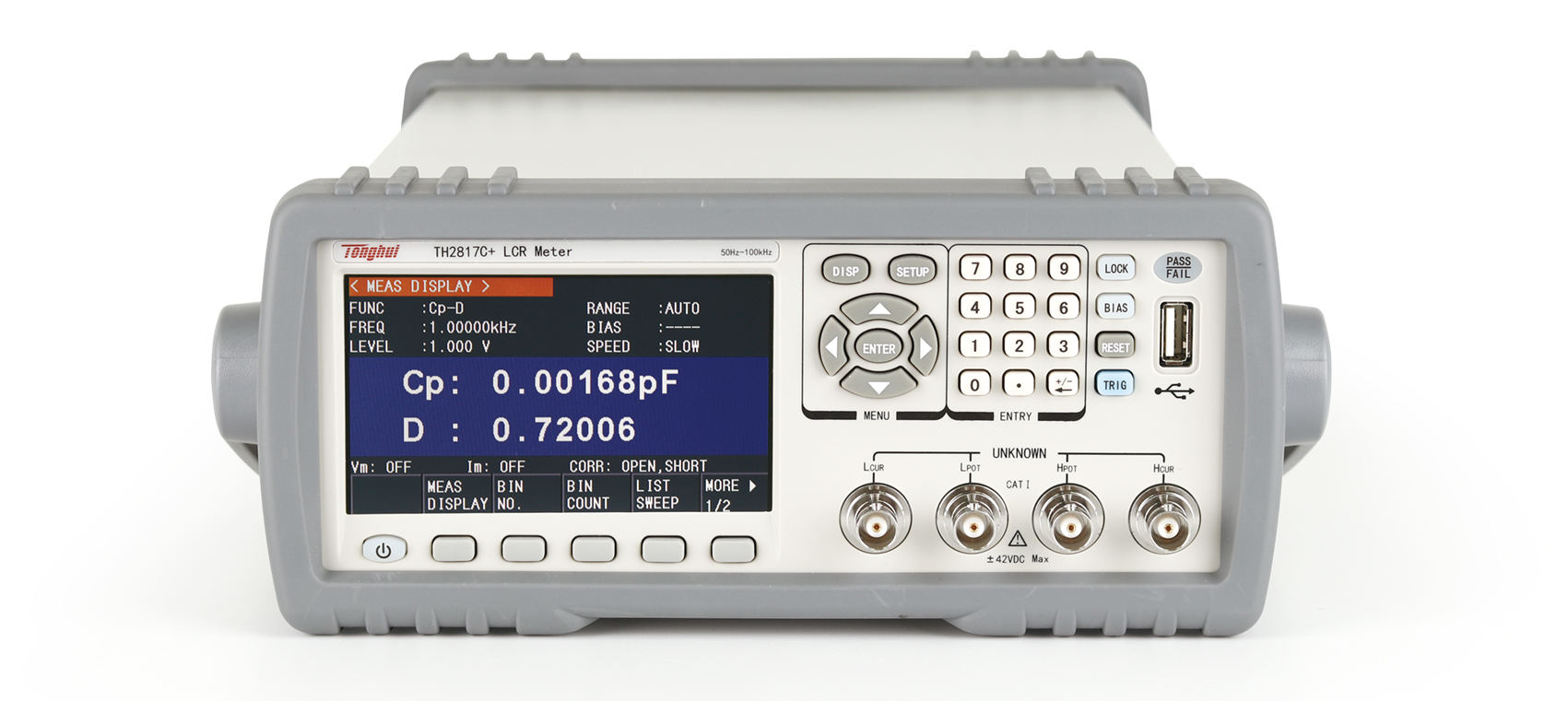

• TH2817C+ 濾波器平衡測試儀


• 應用

• ■?無源元件

  ? 電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組??

  ■?平衡器件

  ? 共模濾波器、平衡電容、集成電阻分壓器件和網絡元件等的阻抗參數評估

  ■?其它元件

  ? 印制電路板、繼電器、開關、電纜、電池等的阻抗評估

• 技術參數

• 產品型號		TH2817C+
  基本準確度		0.1%
  測試頻率		50,60,100,120,1k,10k,20k,40k,50k,100k共10點
  測試參數	LCR	L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△%
  	單組變壓器	M，N，1/N，L1/L2，DCR1/DCR2，C（初級-次級），P（相位），Lk1/Lk2（漏感）
  	平衡	平衡：L、R、Z、DCR
  V/I監測		有
  測試電平	AC	0.1V, 0.3V, 1V
  	DC測試電平	±1V
  信號源內阻		10Ω、100Ω可選
  測試端配置		5端
  測試速度(ms/次)		快速:19ms、中速:83ms、慢速:333ms
  清零功能		開路、短路、負載
  列表掃描		10點任意設置
  等效方式		串聯，并聯
  量程方式		自動，保持
  觸發方式		內部，手動，外部，總線
  平均次數		1-255
  數學運算		直讀，△ABS，△%
  延時		觸發延時,步進延時: 0—60.000s，1ms步進
  比較器		10檔分選 ,BIN1～BIN9、NG、AUX PASS,FALL前面板LED顯示，合格訊響
  存儲	內部非易失性存儲	100組LCRZ儀器設定文件
  	外部USB存儲器	儀器設定文件，CSV數據文件




• 附件

標配
配件名稱	型號
短路片	TH26010
夾具	TH26048A
帶盒四端絕緣帶鎖Kelvin測試線	TH26011CS
2817C 夾具	TH26049A

TH2817C+ 濾波器平衡測試儀
