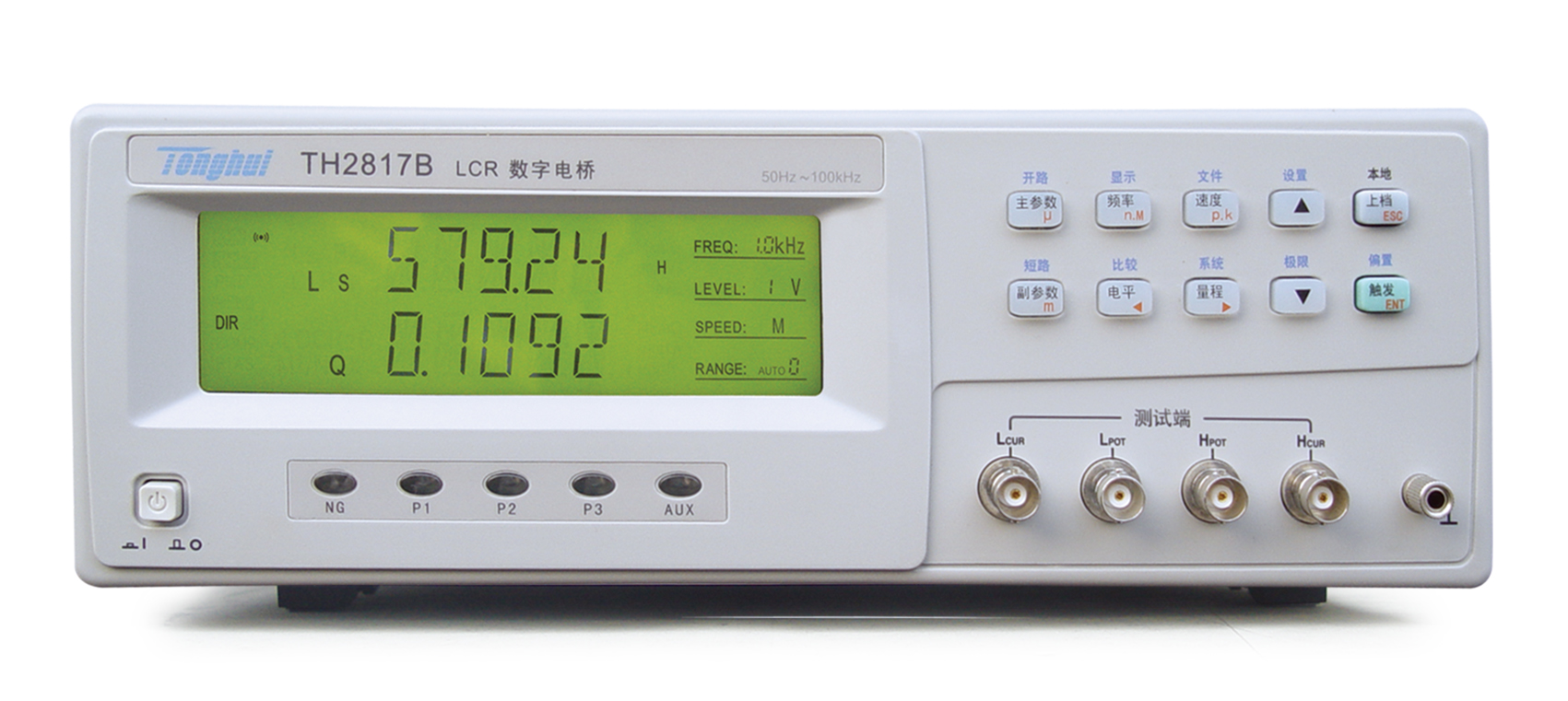

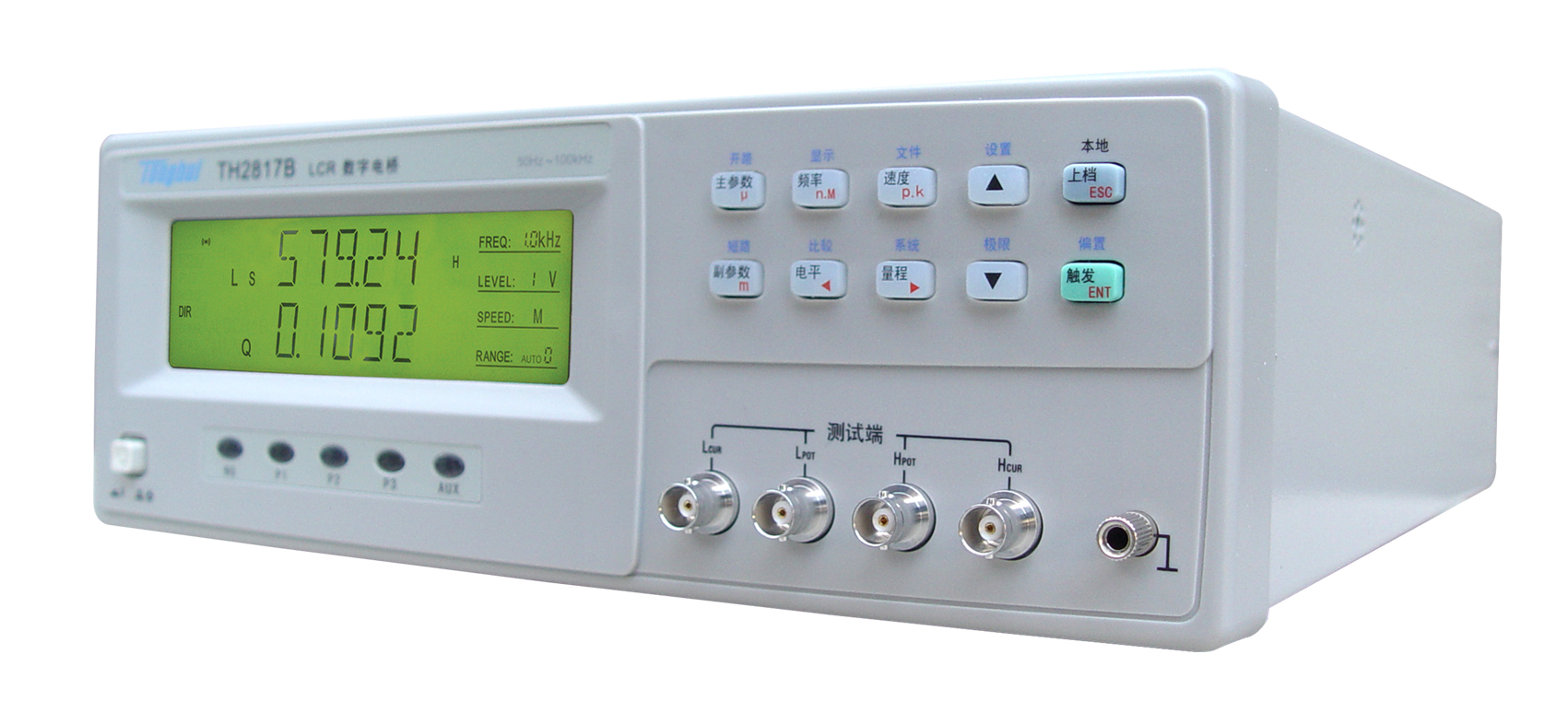

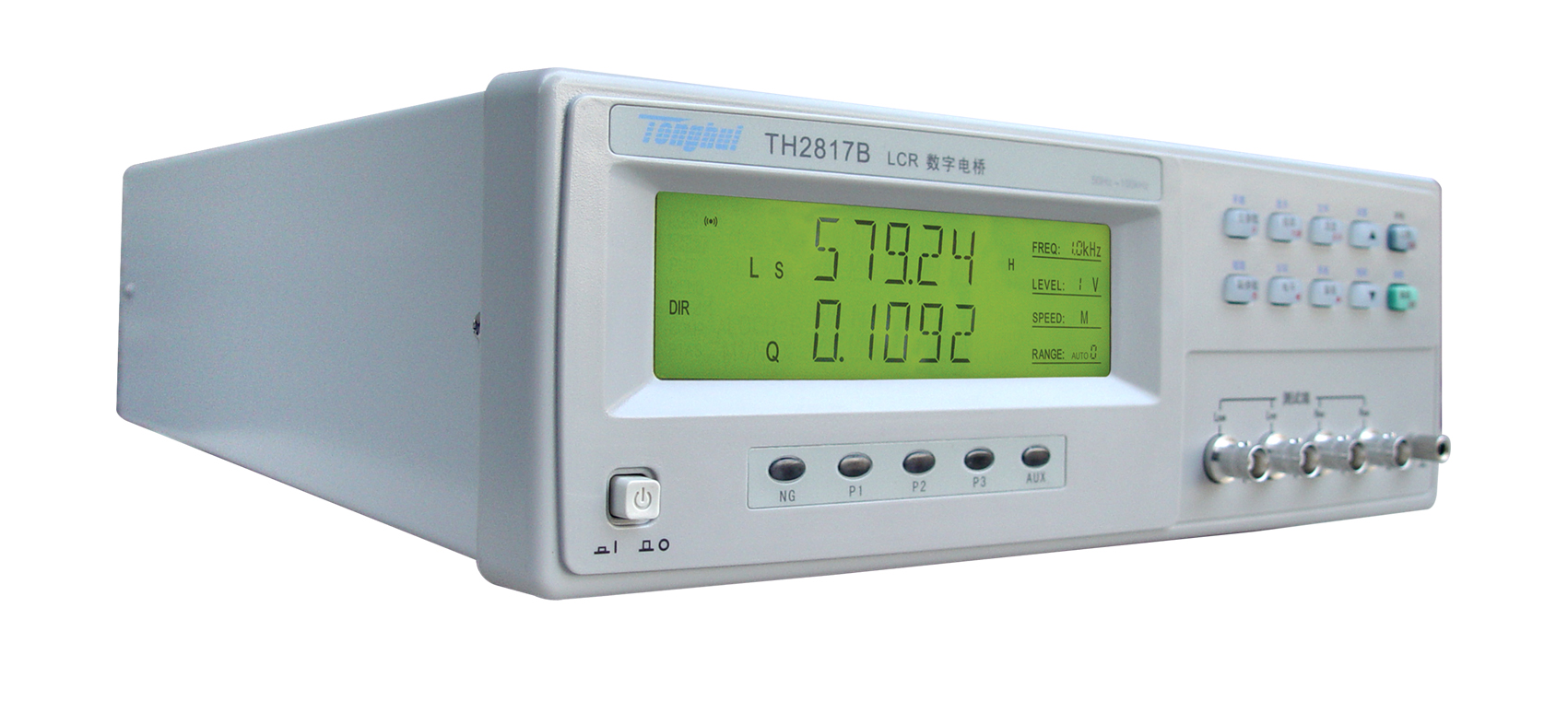

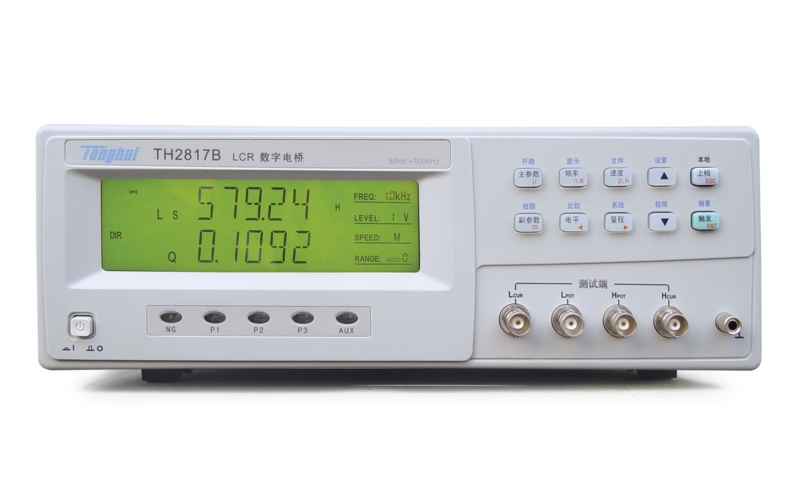

TH2817B LCR數字電橋
簡介
■?TH2817B LCR數字電橋是本公司最新推出的高性價比元件參數測試儀器。該產品綜合了本公司多年電橋研制上的成熟技術,是精簡通用型與高性能LCR電橋的完美結合，可滿足生產線質量保證、進貨檢驗及元件評估的測量要求。
應用
技術參數
型號
TH2817B
測試參數
LCR參數
|Z|,R,X, C, L,Q, D,θ
測試頻率
50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz,40kHz,50kHz,100kHz,共10點
信號源內阻
30?Ω , 100 Ω
測試電平
0.1Vrms,0.3Vrms,1Vrms
基本準確度
0.1%
顯示范圍
|Z|, R, X
0.0001Ω—99.999MΩ
C
0.001pF—9999.9μF
L
0.001uH—99.999kH
D
0.0001—9.9999
Q
0.0001—9999.9
θ
-179.99—179.99
測量速度
快速:20次/秒,中速:8次/秒,慢速:2次/秒
觸發方式
內部, 手動, 外部，總線
比較器功能
四檔（三檔合格一檔不合格)，另有一個附屬AUX檔
存儲器
10組內部儀器設定供存儲/調用

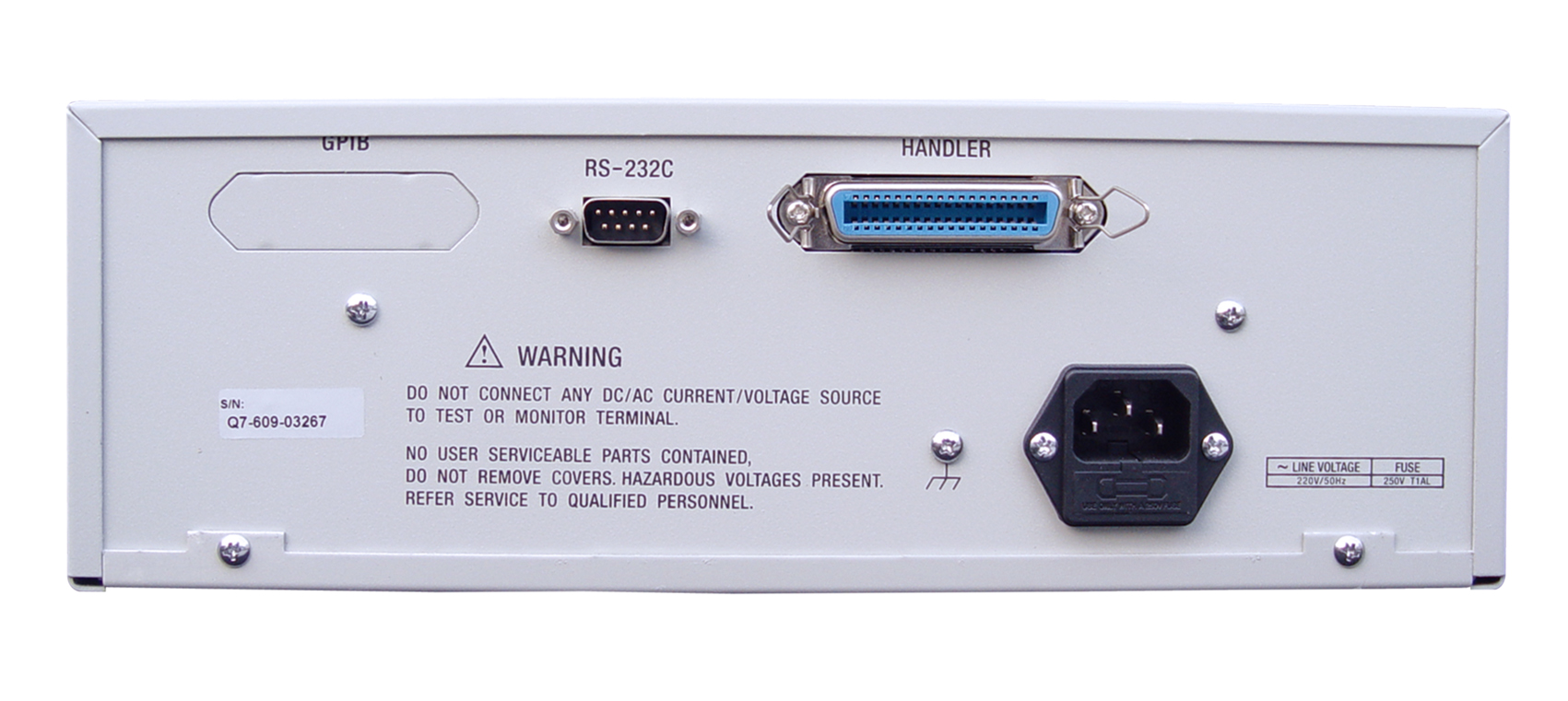

接口
RS-232C, HANDLER, GPIB (選件)
?
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 四端夾具 | TH26005A | ||||
| 短路片 | TH26010 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011AS | ||||
| 選配 | |||||
| 配件名稱 | 型號 | ||||
| 磁環夾具 | TH26008A | ||||
| 帶盒貼片測試線 | TH26009B | ||||
| 帶盒貼片測試線 | TH26029B | ||||
