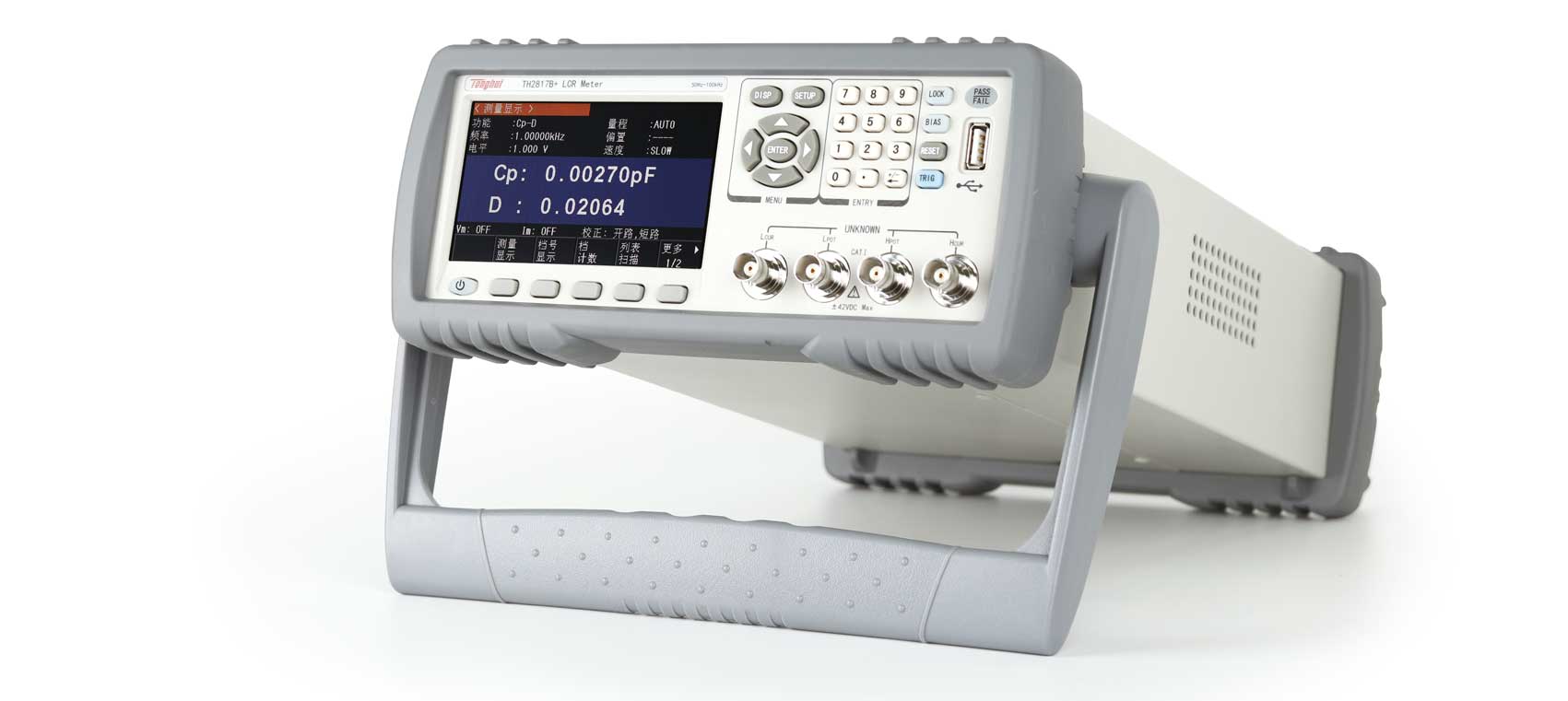

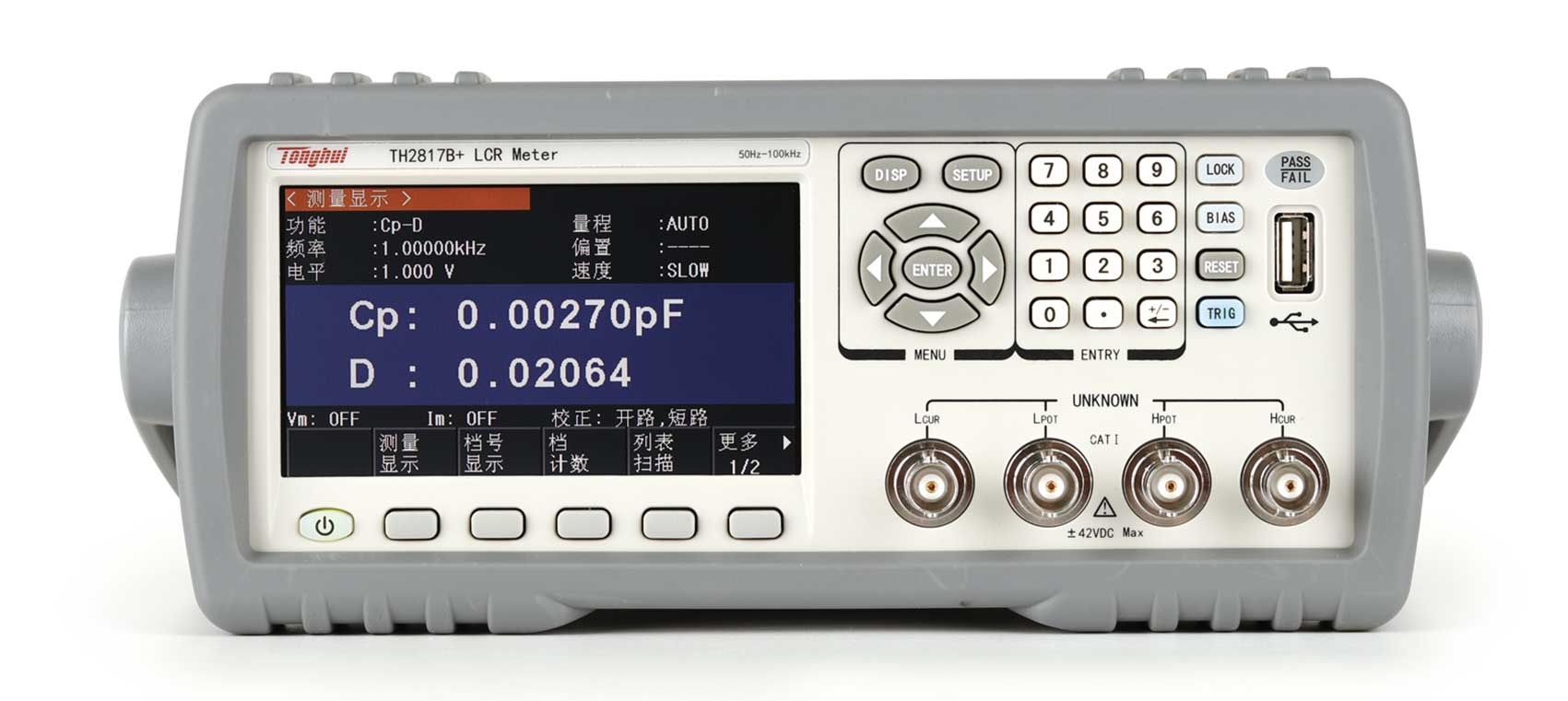

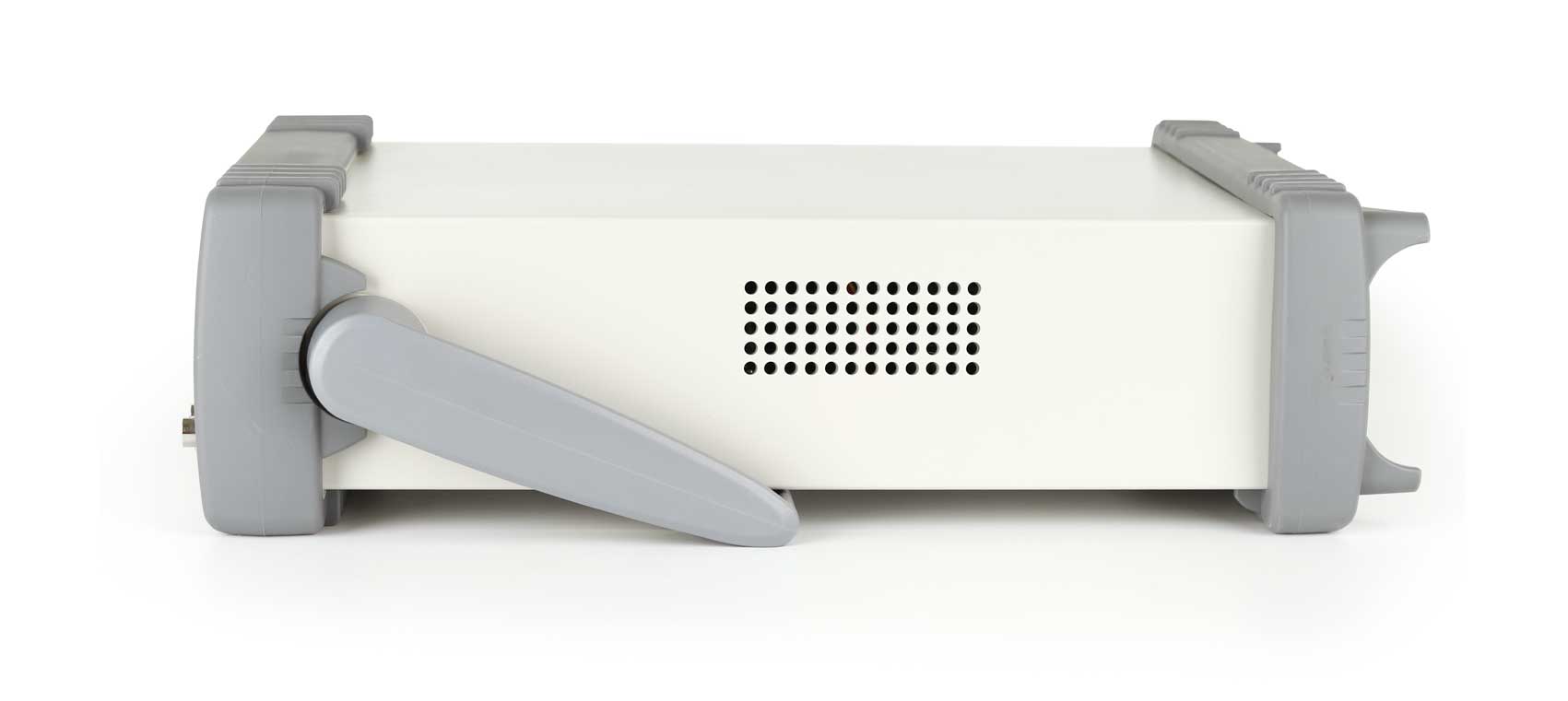

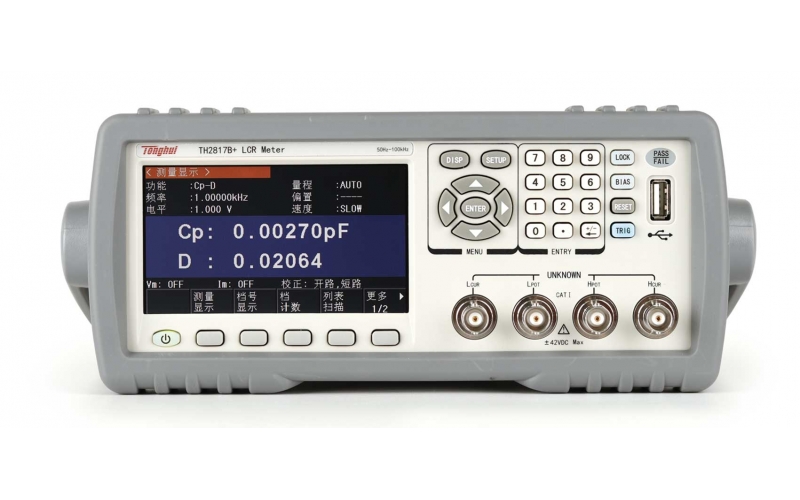

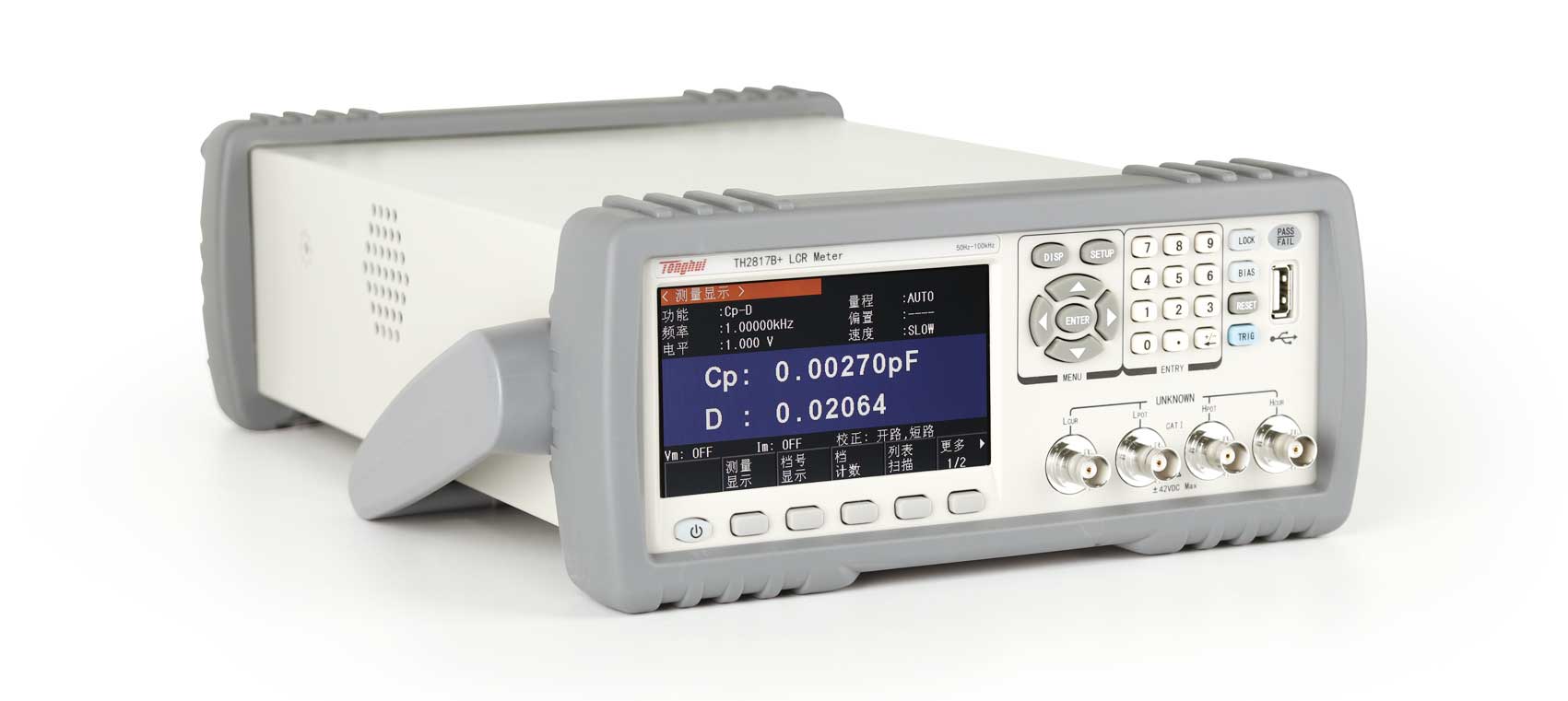

• TH2810B+ LCR數字電橋


• 應用

• ■?無源元件測試

  ? 電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組 、印制電路板

  ■?其它元件

  ? 繼電器、開關、電纜、電池等的阻抗評估件和網絡元件等的阻抗參數評估

• 技術參數

• 產品型號		TH2810B+
  基本測量準確度		0.1%
  測試頻率		100Hz,120Hz,1kHz,10kHz
  測試參數		L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△%
  V/I?監視		有
  AC信號電平		0.1Vrms、0.3Vrms、1Vrms
  信號源內阻		10Ω , 100Ω
  測試端配置		5端
  測試速度 (ms/次)		快速: 19ms;中速:83ms;慢速:333ms F≤120Hz 快速:4XT+3ms
  清零功能		開路、短路、負載
  列表掃描		10點列表掃描每掃描點可單獨分選,支持多頻合并測試分選可對頻率，AC電壓進行掃描測試
  等效方式		串聯，并聯
  量程方式		自動，保持
  觸發方式		內部，手動，外部，總線
  平均次數		1-255
  數學運算		直讀，△ABS，△%
  延時		觸發延時,步進延時: 0—60.000s，1ms步進
  比較器		10檔分選，BIN1-BIN9,NG,AUX，檔計數功能，PASS，F(xiàn)ALL前面板LED顯示
  存儲	內部非易失性存儲	100組LCRZ儀器設定文件
  	外部USB存儲器	儀器設定文件，CSV數據文件
  接口		RS232/RS485(可選)、HANDLER、USB HOST、USB??DEVICE

  ?

• 附件

標配
配件名稱	型號
四端夾具	TH26001A
短路片	TH26010
四端Kelvin測試線	TH26004S-1

選配
配件名稱	型號
帶盒貼片測試線	TH26029B
