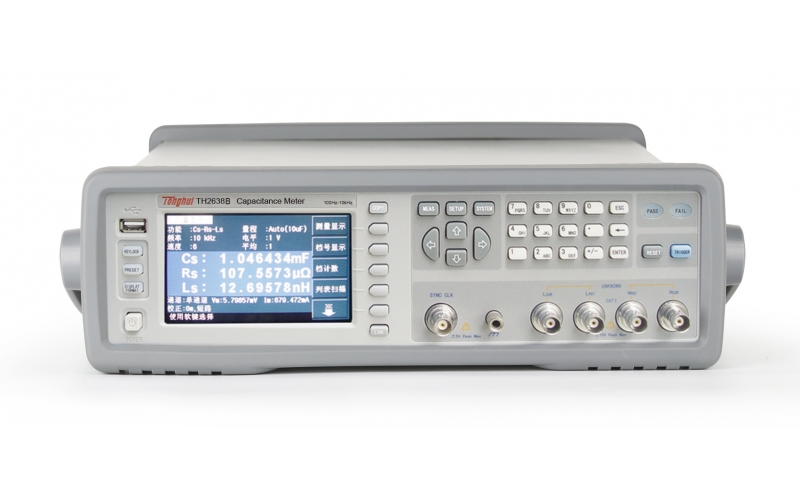

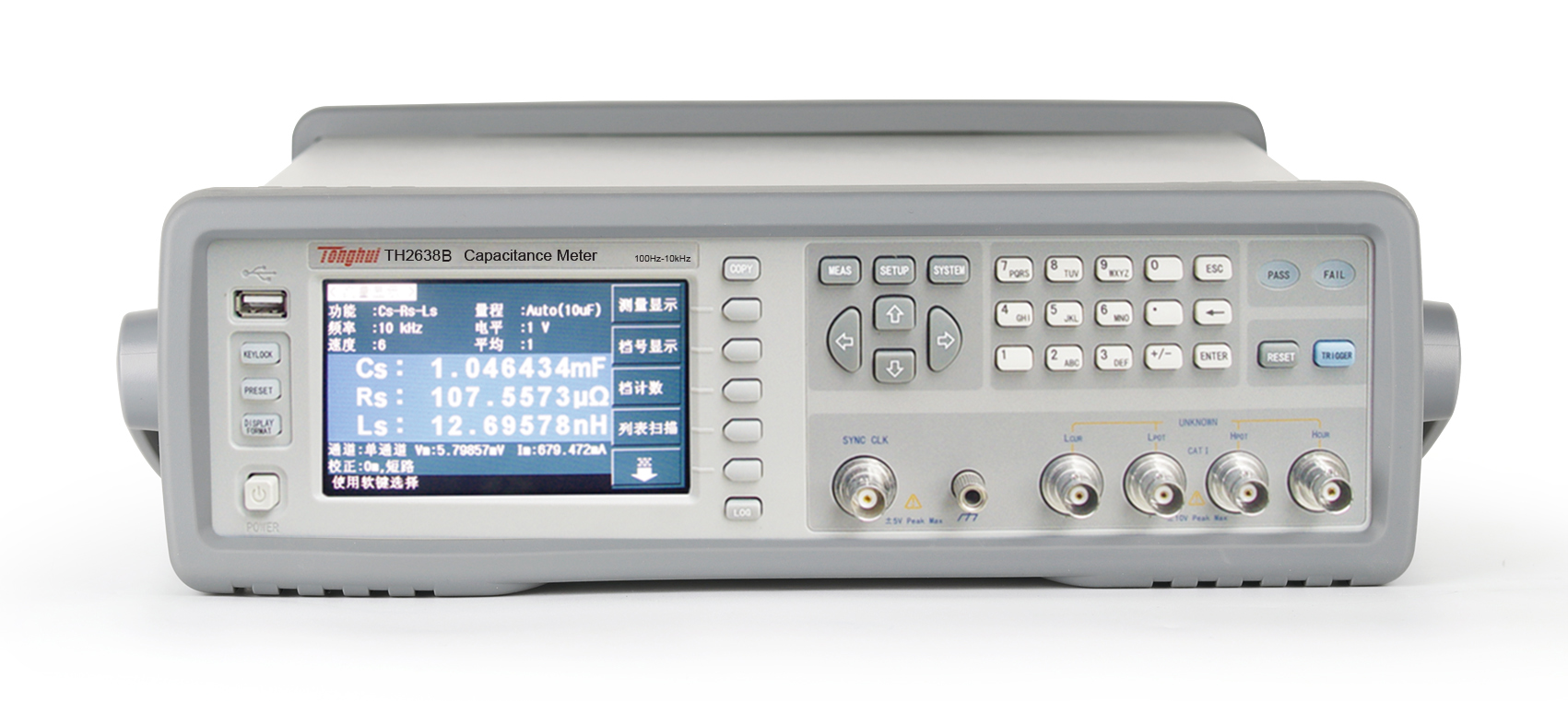

TH2638B高速精密電容測量儀
應用
■?電解電容器高速高精度測試
■?陶瓷電容器高速高精度測試
■?薄膜電容器高速高精度測試
■?各種電容器生產線高速測試
■?高速自動化生產線集成測試
■?半導體、器件、材料分布電容測試
技術參數
產品型號
TH2638B
顯示
4.3 TFT LCD顯示器480×272
基本測量準確度
容量C: 0.07%，損耗D：±0.0005
測試頻率
100Hz,120Hz,1kHz,10kHz
AC信號電平
0.1V—1V,分辨率0.001V
信號源輸出阻抗
0.3Ω、1.5Ω、10Ω根據阻抗自動調整
測試參數
Cp-D, Cp-Q, ?Cp-Rp, Cp-G, Cs-D, ?Cs-Q,Cs-Rs, Cs-Rs-Ls
測試速度?(ms/次)
2.3ms,2.5ms,3ms,3.3ms,10ms
測試電容量程分布
1pF,2.2pF,4.7pF,10pF,22pF,47pF,100pF,220pF,470pF,1nF,2.2nF,4.7nF,10nF,22nF,47nF, 100nF,220nF,470nF,1μF,2.2μF,4.7μF,10μF,22μF,47μF,100μF,220μF,470μF,1mF
列表掃描
10點，掃描參數:?測試頻率、AC電壓
通用功能
串、并聯等效模式，測試電纜長度：0、1m，平均：1-255次，校準：開路、短路、負載，ALC功能， 量程選擇：自動、手動，觸發模式：INT、MAN、EXT、BUS，觸發延時：0-999s，鍵盤鎖定功能
獨有功能
接觸檢查功能，同步信號源功能，頻率偏移功能（TH2638）、Cs-Rs-Ls（TH2638A）低輸出阻抗，電平 補償功能，一鍵截屏功能、一鍵記錄功能
比較器
11檔分選, PASS/FAIL指示,檔計數功能
存儲
40組儀器內置測試設定文件?USB存儲器：40設定文件、GIF圖像、CSV數據文件

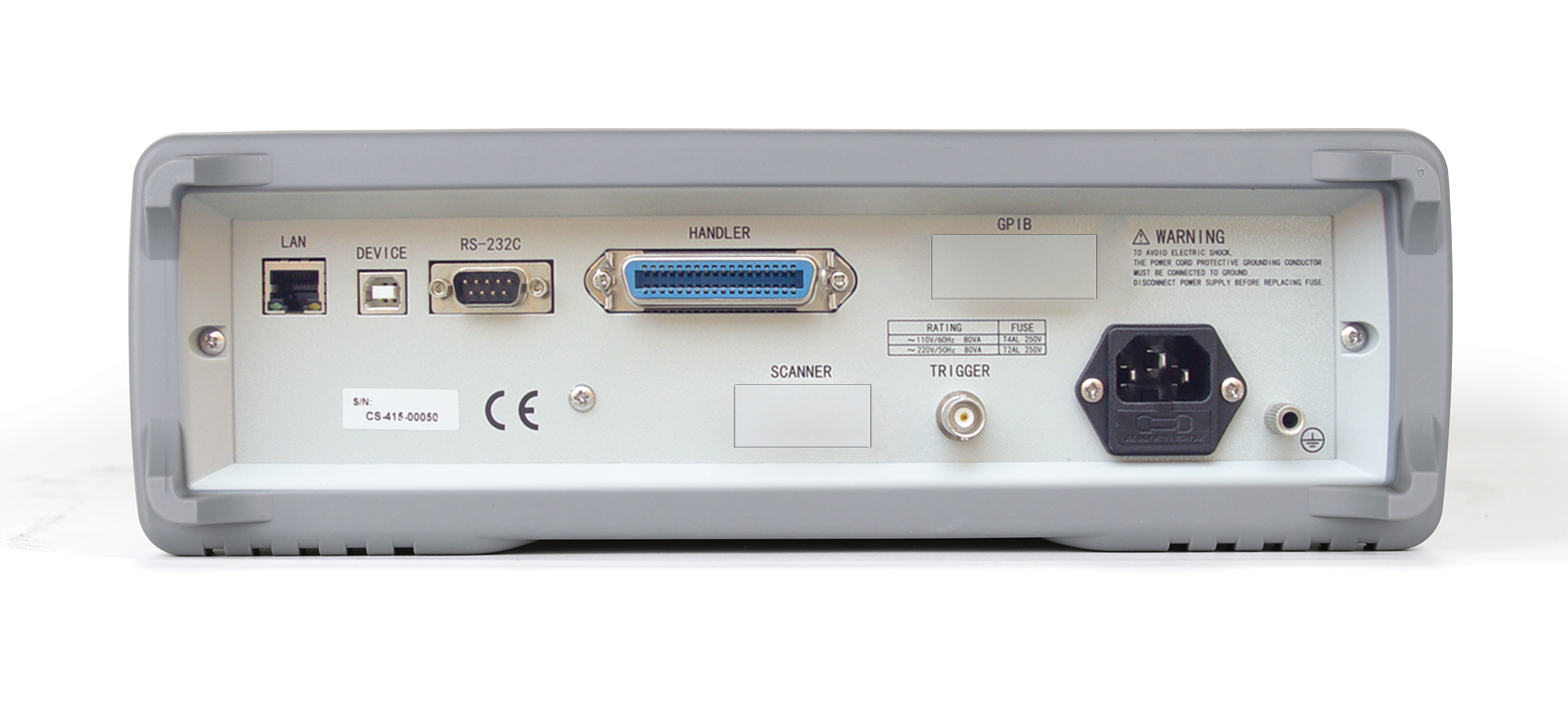

接口
RS232C,LAN,USBCDC,HANDLER
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 四端帶卡夾具 | TH26005C | ||||
| 短路片 | TH26010 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011BS | ||||
