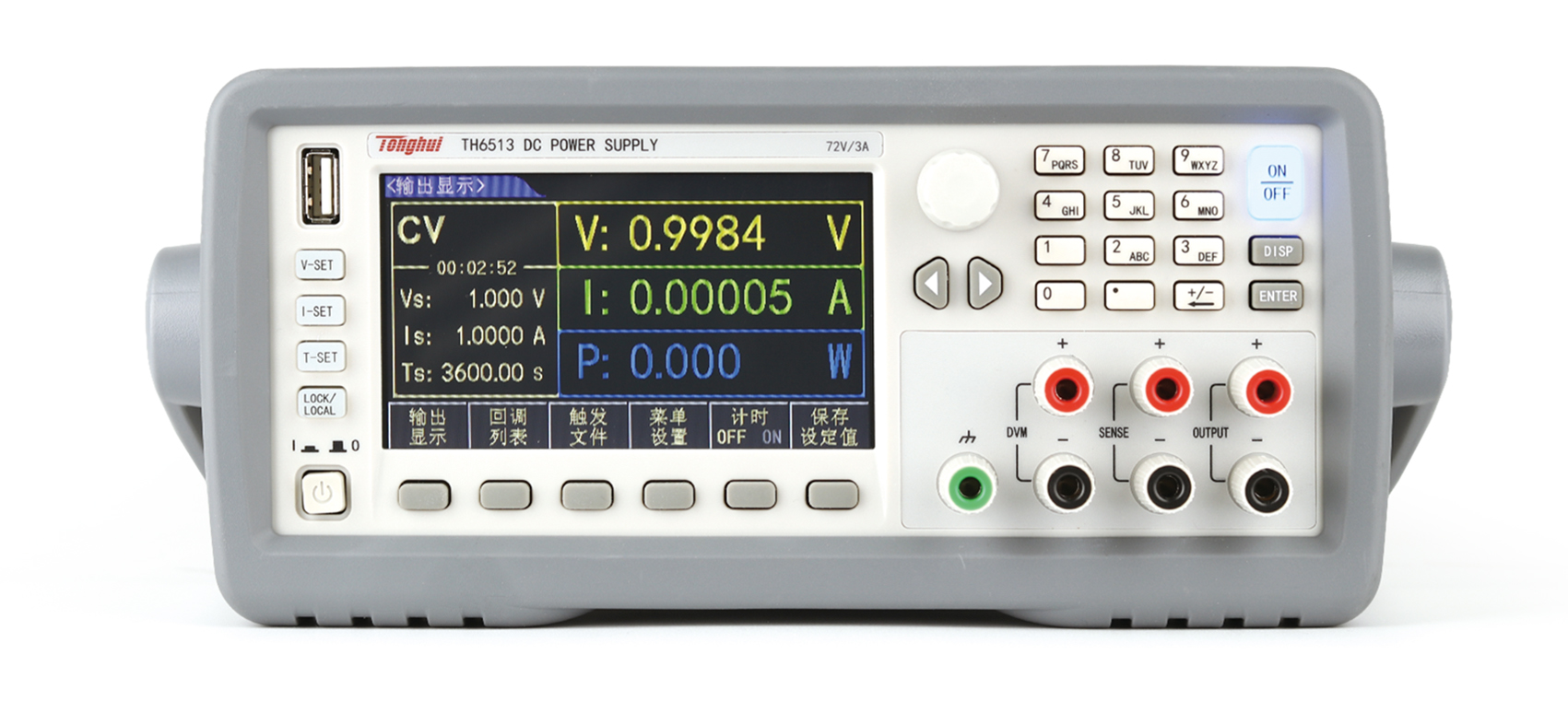

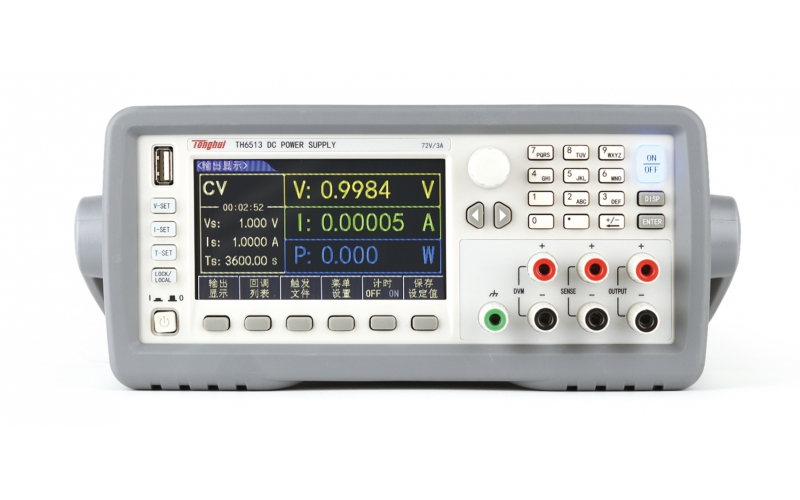

TH6501/TH6502/TH6503/TH6511/TH6512/TH6513高精度可編程線性直流電源

• 應用

• ■ 研發和設計驗證通用測試

  ■ 生產線工作臺常規測試、維修

  ■ 自動化設備集成測試

  ■ 太陽能光伏模擬測試

  ■ 新動力汽車模擬測試

  ■ 教學實驗室

• 技術參數

• 參數		TH6501	TH6502	TH6503	TH6511	TH6512	TH6513
  額定輸出	電壓	0-20V	0-32V	0-72V	0-20V	0-32V	0-72V
  	電流	0-5A	0-3A	0-1.5A	0-10A	0-6A	0-3A
  	功率	100W	96W	108W	200W	192W	216W
  負載調節率	電壓	≤0.01%+2mV
  	電流	≤0.05%+1.5mA
  電源調節率	電壓	≤0.01%+1mV
  	電流	≤0.05%+1mA
  設定值解析度	電壓	1mV
  	電流	0.1mA
  回讀值解析度	電壓	0.1mV
  	電流	0.01mA
  設定精度12月(25℃±5℃)	電壓	≤0.03%+3mV
  	電流	≤0.05%+2mA
  回讀精度12月(25℃±5℃)	電壓	≤0.02%+3mV
  	電流	≤0.05%+2mA			≤0.05%+2.5mA
  紋波和噪聲(20Hz-20MHz)	差模電壓	≤3mVp-p and 1mVrms			≤4mVp-p and 1mVrms
  	差模電流	＜3mArms			＜4mArms
  動態恢復時間(50%-100% LOAD) 恢復到75mv以內的時間		＜200us
  上升時間	10%-90%	＜20ms
  下降時間	90%-10%	＜200ms	＜250ms	＜150ms	＜200ms	＜250ms	＜150ms
  過壓保護	范圍(典型值)	1-19V	1-31V	1-71V	1-19V	1-31V	1-71V
  	精度(典型值)	±(設定值*0.5%+0.5V)
  	響應時間(典型值)	<10ms
  DVM(DC)	顯示值精度	±0.02%+10mv
  	顯示分辨率	0.1mv
  	輸入差模電壓范圍	0-40Vpk
  	輸入共模電壓范圍	0-30Vpk
