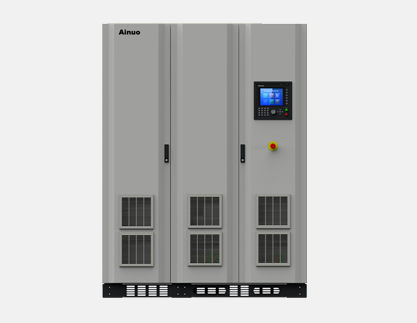

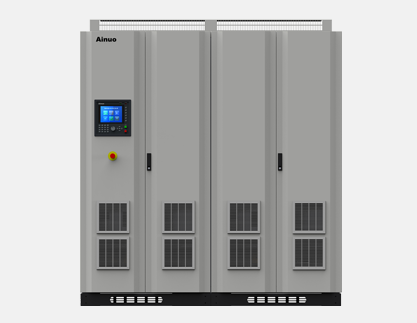

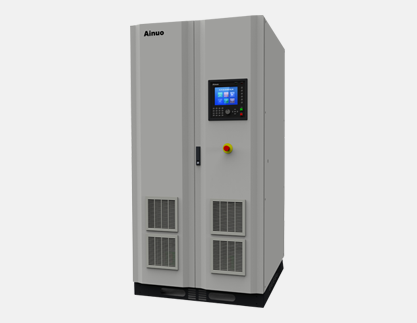

艾諾Ainuo ANEVP電池包充放電測試系統

ANEVP系列電池包充放電測試系統是針對PACK產線檢測過程,按照電動汽車用電池包行業標準要求而設計開發的一套自動化測試系統。主要包括動力電池包充放電測試電源,上位機測試軟件。其中動力電池包充放電測試電源采用高頻PWM整流和雙向DCDC變換技術,FPGA數字控制,正反向無縫切換,自動雙向運行,同時具備全功率段能量回饋電網功能。先進的數字控制技術,高控制精度,響應速度快,輸出電壓范圍更寬。

  • 型號: ANEVP500-200/300/400/500,ANEVP800-100/200/300/500/600/750C/800/900C/1000C/2000C,ANEVP1000-200/350/400/650C/900C/1000C/2000C

        歡迎光臨本公司網站!不管您來我們網站是選型號還是買產品,請加一下上方手機衛星號,保證我們提供的服務您會滿意的,因為我們是提供專業服務的。您能在茫茫網海中,找到我們這里,說明與我們很有緣分,不管結果如何,讓我們從這里開始相識、相交到相見。從此以后不管您身在何方,只要您有任何產品問題都可以向我們咨詢,我們會滿懷熱情,盡最大的努力為您釋疑。您順手加個衛星備用,以后有相關問題發一條信息給我們,我們就可以為您解答,還可以為您提出一些相關專業的參考意見。一次簡單的相遇,交一生的朋友,買賣不成情誼在,這次不成,下次還有機會:合適——您今天下單;不合適——您改天下單;來與不來——友誼在;買與不買——情義在;一年又一年,我們一直都在翹首等待您的到來!米恩科技,誠信經營,用心服務 。————深圳市米恩科技有限公司

艾諾Ainuo ANEVP電池包充放電測試系統

ANEVP系列電池包充放電測試系統是針對PACK產線檢測過程,按照電動汽車用電池包行業標準要求而設計開發的一套自動化測試系統。主要包括動力電池包充放電測試電源,上位機測試軟件。其中動力電池包充放電測試電源采用高頻PWM整流和雙向DCDC變換技術,FPGA數字控制,正反向無縫切換,自動雙向運行,同時具備全功率段能量回饋電網功能。先進的數字控制技術,高控制精度,響應速度快,輸出電壓范圍更寬,相比常規雙向電源,可實現0V~滿量程的全范圍高精度輸出電壓蕞高可害2000V單機最大功率1MV.

產品特點:

  • 電網回饋功能:動力電池包充放電測試電源同時具有電源、負載兩種特性,具備大功率直流電源性能外,實現能量自動回饋電網的負載功能,具有節能降耗、綠色環保的突出優勢。

  • 高精度輸出:輸出電壓、電流精度±0.1%F.S,輸出電壓紋波≤0.2%FS,高質量的電壓電流波形不會對電池包造成損傷。

  • 快速動態響應:

  • 電流上升時間(10%-90%)≤1ms,滿足電池包行業測試標準要求;

  • 10%-90%突加載和90%-10%突減載輸出電壓響應時間≤5ms;

  • +90%~-90%正反向切換時間≤10ms。

  • 主流高頻PWM整流控制技術,功率因數≥0.99,THD和注入諧波電流滿足國標GB/T14549-93要求,能量高品質回饋電網。

  • 優化的雙向DCDC變換技術,輸出電壓范圍更寬,0V-滿量程可調。

  • CC、CV 、CP三種工作模式。

  • 多重保護功能:輸入過欠壓、缺相、輸出過壓、IGBT過熱、IGBT過流、過溫保護,短路限流保護。

  • 內置EMI濾波器,可以很好的濾除由于高頻開關過程導致的干擾信號。

  • 大屏幕液晶顯示,同時兼容按鍵和觸摸屏操作,適合各種惡劣工況環境下操作使用。

  • 通訊及遠程控制功能:標配CAN、RS232/RS485通信接口和上位機遠程控制軟件。

  • 設置數據可以導成EXCEL文件:常規快捷組參數測試過程電流、電壓、功率、溫度、SOC;編程模式下的循環列表,電流、電壓、功率、溫度、SOC測試數據明細。

  • BMS數據對接:支持DBC文件導入功能,能夠適應市場上提供的全部類型的DBC文件的導入,并且提供手動添加通訊協議功能,可快速的與不同廠家的BMS進行數據對接與控制。

  • 數據處理:軟件具有強大的數據分析能力,能夠對歷史數據曲線顯示,并可選擇時間段導出記錄時刻/電壓/電流/功率到CSV文件,通過數據和曲線結合的方式,方便工程師對測試結果分析判斷,測試記錄全面的運行過程。

測試參考標準及測試項目:

測試參考標準:

  • GB/T 31467.1-2015 電動汽車用鋰離子動力蓄電池包和系統第1部分:高功率應用測試規程

  • GB/T 31467.2-2015 電動汽車用鋰離子動力蓄電池包和系統第2部分:高能量應用測試規程

  • GB/T 31467.3-2015 電動汽車用鋰離子動力蓄電池包和系統第3部分:安全性要求與測試方法

  • GB/T 31484-2015 電動汽車用動力蓄電池循環壽命要求及試驗方法

  • GB/T 31485-2015 電動汽車用動力蓄電池安全要求及試驗方法

  • GB/T 31486-2015 電動汽車用動力蓄電池電性能要求及試驗方法

  • QC/T 741-2014車用超級電容器

  • 測試項目:

    測試類型實驗項目標準要求
    基本性能測試容量和能量測試GB/T 31467.1-2015-7.1
    GB/T 31467.2-2015-7.1
    功率和內阻測試GB/T 31467.1-2015-7.2
    GB/T 31467.2-2015-7.2
    無負載容量損失GB/T 31467.1-2015-7.3
    GB/T 31467.2-2015-7.3
    儲存中容量損失GB/T 31467.1-2015-7.4
    GB/T 31467.2-2015-7.4
    高低溫啟動功率GB/T 31467.1-2015-7.5
    能量效率測試GB/T 31467.1-2015-7.6
    GB/T 31467.2-2015-7.5
    安全性測試過溫保護GB/T 31467.3-2015-7.13
    過充電保護GB/T 31467.3-2015-7.15
    過放電保護GB/T 31467.3-2015-7.16
    循環壽命測試初始容量和能量GB/T 31484-2015-6.2
    初始功率GB/T 31484-2015-6.3
    標準循環壽命GB/T 31484-2015-6.4
    工況循環壽命GB/T 31484-2015-6.5
    軟件工作模式電流階梯或斜坡實驗上位機軟件功能
    電壓階梯或斜坡實驗
    動力電池高速脈沖實驗
    電池溫度實驗

  • 實驗波形與上位機界面

圖片關鍵詞圖片關鍵詞
圖片關鍵詞圖片關鍵詞
圖片關鍵詞


  • 安全保護
    各種模式下均具備完備的充放電截止條件保護措施,對充放電測試過程進行實時監測,確保測試過程的安全性和可靠性。用戶可靈活設置保護閾值,包括電池包充電截止電壓,電池包放電截止電壓,允許最大充電電流,電芯最大充電截止電壓,電芯最小放電截止電壓,電芯蕞高溫度,SOC限值保護等截止條件。實際運行值超過用戶設置的保護閾值,系統自動停止運行,并發出報警,日志文件自動記錄報警狀態。

  • 工況模擬測試
    執行電動汽車行業標準進行電動汽車駕駛工況模擬測試; 可輸出工況下的電流-時間,功率時間曲線; 可編程實現工況模擬和測試實驗的自動切換;

  • 圖片關鍵詞圖片關鍵詞

艾諾Ainuo ANEVP電池包充放電測試系統

產品型號及規格參數:

電壓等級產品型號額定電流
(A)
峰值電流
(A)
電流峰值時間(S)額定功率(Kw)峰值功率(Kw)功率峰值時間
(S)
500VANEVP500-20020030060609060
ANEVP500-300300450609013560
ANEVP500-4004004806012014460
ANEVP500-5005006006012014460
800VANEVP800-10010015060609060
ANEVP800-20020030060609060
ANEVP800-300300450609013560
ANEVP800-5005007506016024060
ANEVP800-6006008006025033360
ANEVP800-750C7508506030034060
ANEVP800-80080010406035045560
ANEVP800-900C90011006040048960
ANEVP800-1000C100012606050063060
ANEVP800-2000C20002520601000126060
1000VANEVP1000-200200260609011760
ANEVP1000-3503504556016020860
ANEVP1000-4004005206025032560
ANEVP1000-5005006506025032560
ANEVP1000-650C6508506030039260
ANEVP1000-900C90012006040053360
ANEVP1000-1000C100012606050063060
ANEVP1000-2000C20002520601000126060



ANEVP系列通用功能參數
輸入電源三相四線+PE,線電壓380V±57V,50±5Hz
輸出參數電壓精度0.1%F.S  分辨力 0.1V
電流精度0.1%F.S  分辨力 0.1A
源效應\負載效應0.1%F.S
紋波(Vpp)0.2%F.S
瞬態恢復時間≤5ms
電流上升時間≤1ms
保護功能IGBT過熱、IGBT過流、變壓器過熱、輸入過壓、輸入欠壓、母線過壓、輸出過壓、輸出過流
回饋參數三相線電壓323~437V
頻率45~55Hz
功率因數≥0.99
總諧波含量≤3%
回饋功能全功率段能量回饋
功能波形編輯電壓電流斜率、階梯、循環控制、跳轉控制
工步文件工步數:≤900
循環次數: ≤9999
循環嵌套:最大支持8層
急停功能具備急停按鈕
軟啟動預充電功能
通信接口RS232/RS485,CAN口
數據管理可以導出EXCEL數據文件
安全保護電池包電壓上下限保護,最大充放電電流保護,電芯電壓上下限保護,SOC限值保護,電芯過熱保護
工作環境溫度、濕度0~40℃,10~90%RH
重量及尺寸重量1030kg
尺寸W×H×D(mm)1000*1900*1000
此外形尺寸和重量為90kW及以下機型參數,其他功率外形尺寸和重量請來電詳詢。



上述規格僅供參考,具體技術規格以合同約定為依據。
