ZX8517CX系列濾波器平衡測試儀是專門針對平衡類器件進行高效對比測試而研發高性能平衡測試儀，可方便地對平衡器件對比測試(如集成分壓電阻、平衡電容和共模濾波器)，并且Ls、DCR、圈比，平衡測試結果一屏顯示，更直觀方便。該產品高達0.05%的測量精度，50Hz-200kHz的頻率范圍，50mV-2.0V信號電平，高達50次/秒的測試速度，為產品質量提供可靠保證。
歡迎光臨本公司網站！由于網站產品信息存在更新不及時的情況，有些產品信息未能及時發布到網站上，不論您來我們網站是選型號還是買產品，煩請加一下上方客服衛星號（平臺不顯示衛星號，可以去我是網站查看衛星號），保證我們提供的服務您會滿意的，因?yàn)槲覀兪翘峁I(yè)服務的。您能在茫茫網海中，找到我們這里，說明與我們很有緣分，不管結果如何，讓我們從這里開始相識、相交到相見。從此以后不管您身在何方，只要您有任何產品問題都可以向我們咨詢，我們會滿懷熱情，盡最大的努力為您釋疑。您順手加個衛星備用，以后您有相關問題隨時隨地發一條信息給我們，我們都會熱忱為您解答，還可以為您提出一些相關專業的參考意見。一次簡單的相遇，交一生的朋友，買賣不成情誼在，這次不成，下次還有機會：合適——您今天下單；不合適——您改天下單；來與不來——友誼在；買與不買——情義在；一年又一年，我們一直都在翹首等待您的到來！米恩科技，誠信經營，用心服務 。————深圳市米恩科技有限公司

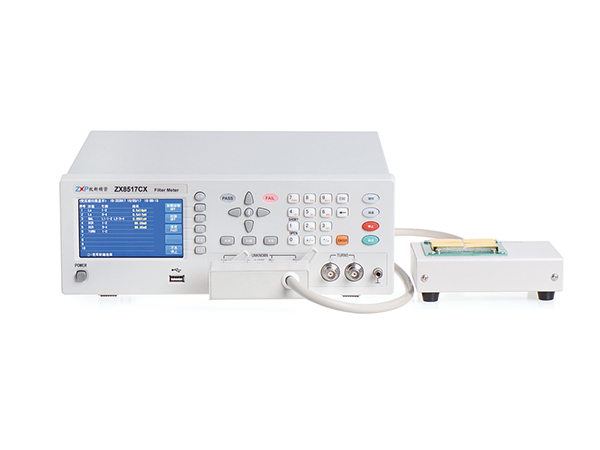

致新精密ZX8517CX共模電感平衡測試儀
ZX8517CX系列濾波器平衡測試儀是專門針對平衡類器件進行高效對比測試而研發高性能平衡測試儀，可方便地對平衡器件對比測試(如集成分壓電阻、平衡電容和共模濾波器)，并且Ls、DCR、圈比，平衡測試結果一屏顯示，更直觀方便。該產品高達0.05%的測量精度，50Hz-200kHz的頻率范圍，50mV-2.0伏信號電平，高達50次/秒的測試速度，為產品質量提供可靠保證。
型號 | ZX8517CX-4PA | ZX8517CX-6PA | |||
測試頻率 | 50Hz ～ 200kHz, 37個典型頻點 | ||||
測試參數 | L、R、Q、|Z|、θ(RAD),C,DCR | ||||
測試引腳 | 4 PIN（2繞組） | 6 PIN（3繞組） | |||
基本準確度 | 0.05%，精度表為準 | 0.05%，精度表為準 | |||
測試速度 | 快速:50次/秒、中速:20次/秒、慢速:6次/秒 | ||||
測試電平 | 50mV-2.0V，連續可調 | ||||
信號源阻抗 | 30Ω、50Ω、100Ω、10/100Ω | ||||
量程方式 | 自動、保持 | ||||
觸發方式 | 內部、手動、自動、外部、總線 | ||||
校準功能 | 開路/短路、全頻清零、點頻清零 | ||||
測試盒平衡治具 | 標配 | 無 | 標配 | 無 | |
顯 示 范 圍 | |Z| | 0.1 mΩ～99.999MΩ | 0.1 mΩ～99.999MΩ | ||
L | 0.0001μH～999.99H | 0.0001μH～9999.9H | |||
R | 0.01 mΩ～99.999MΩ | 0.1 mΩ～99.999MΩ | |||
Q | 0.1～9999.9 | 0.1～9999.9 | |||
C | 0.0001pF ～ 9999.9 F | 0.0001pF ～ 9999.9 F | |||
θ(RAD) | -3.14159～3.14159 | -3.14159～3.14159 | |||
θ(DEG) | -179.99 o ～179.99o | -179.99 o ～179.99o | |||
Δ% | -99.999%～99.999% | -99.999%～99.999% | |||
DCR | 0.01mΩ-99.9999MΩ | 0.01mΩ-99.9999MΩ | |||
等效電路 | 串聯、并聯 | ||||
比較器 | PASS、HI、LOW(PASS/FAILLED顯示) | ||||
接口 | GPIB（選件） | ||||
RS232C、UsbHost、Usb Device、Handler | |||||
存儲器 | 內部50組，外部U盤500組文件 | ||||
溫度濕度 | 0℃～40℃，相對濕度≤75% | ||||
電源要求 | 100～120 Vac或198～242 Vac | ||||
46～64 Hz，功率大于50 VA | |||||
體積(WxHxD) | 310mmx110mmx315mm | ||||
重量（凈重） | 5.5Kg | ||||
ZX8517CX-4PA：2對繞組測試，頻率50-200kHz，可同時測試Ls，DCR，圈比，平衡功能
ZX8517CX-6PA：3對繞組測試，頻率50-200kHz，可同時測試Ls，DCR，圈比，平衡功能
致新精密ZX8517CX共模電感平衡測試儀
