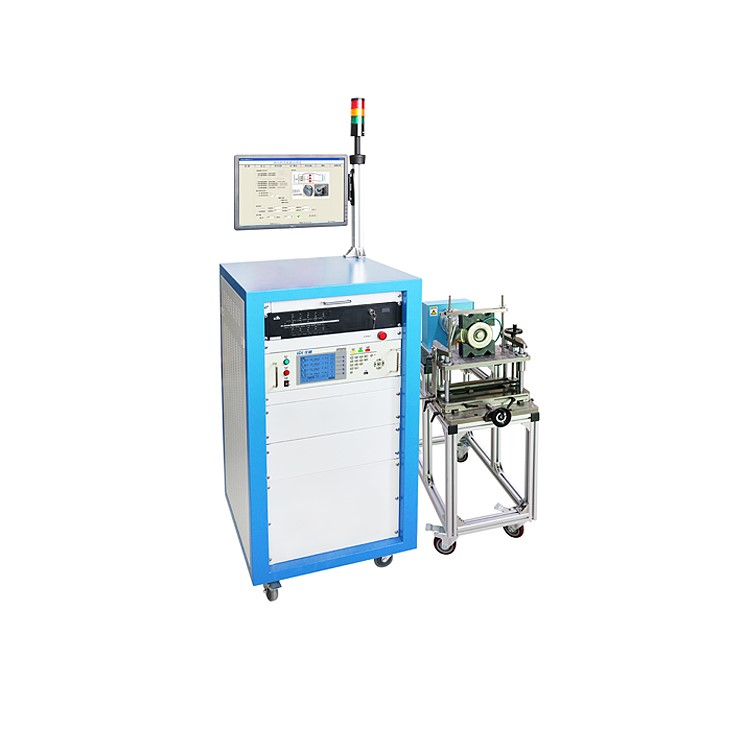

儀迪IDI5600X 測功機智能測試系統
1.一站式檢測：可檢測輸入電壓、電流、功率、功率因數、輸出轉矩、轉速、輸出功率、效率等；
2.測試精度高：電量優于0.2%F.S.，轉矩優于0.2%F.S.，轉速0.1%F.S.，轉速最小分辨率為0.01rpm；
3.測試刷新速度快：標配為0.1秒，改制可達0.02秒甚至更高；
4.高度集成：集輸入測量、輸出測量和加載控制于一體，避免出現測試數據不同步的現象；

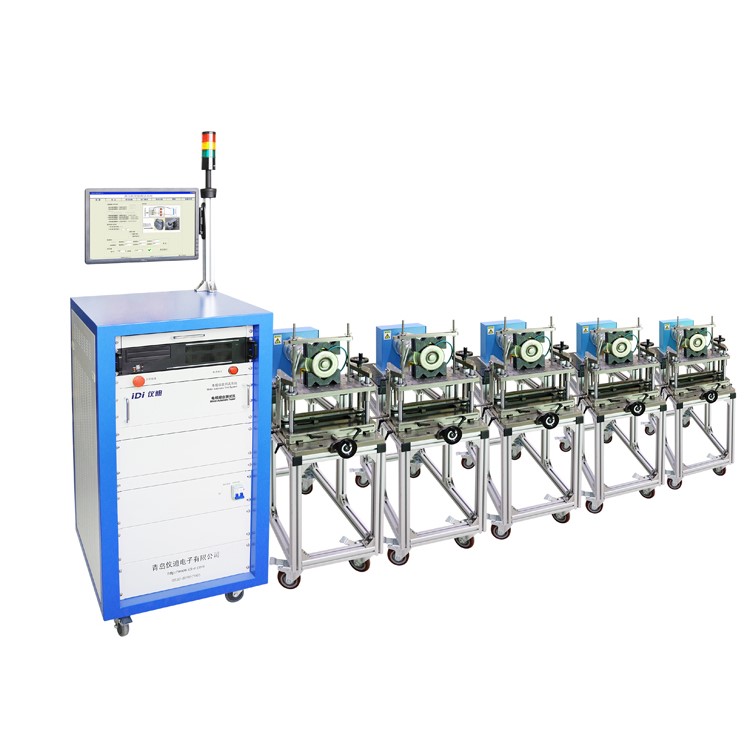

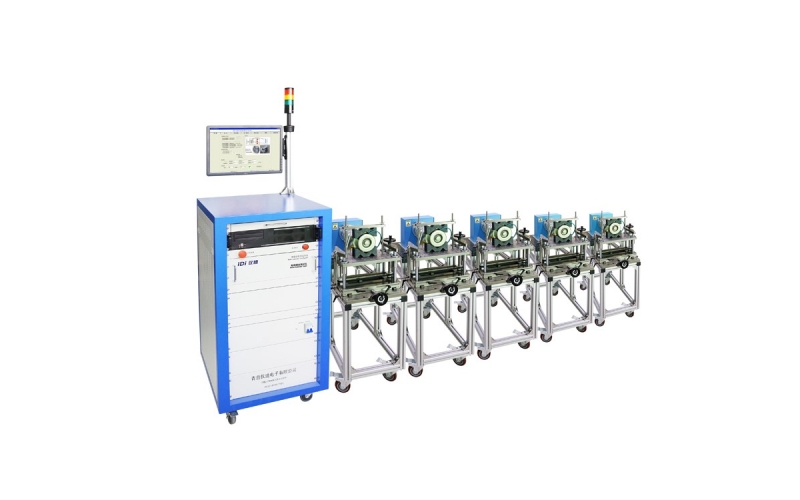

5.切換方便：多臺測功機切換由切換儀完成，單相、三相、直流電量間的切換由軟件完成；
6.測試功能強大：可進行出廠測試、壽命試驗和型式試驗（可溫升測試）、霍爾測量等；
7.數據存儲、查詢篩選、信息化管理：數據存儲方便，具有至少500G本地存儲空間，支持U盤導出數據、網絡傳輸數據等功能；可進行測試數據篩選、條件查詢、報表及特性曲線生成，實現數據追溯，有助于產品質量分析；
8.智能化測試：測試項目有上下限設置，對產品測試失敗，進行智能分析，聲光報警；具有極強的防出錯功能，ZUI大程度地防止錯誤或失誤操作造成損失；
9.完善的保護機制：配有急停按鈕，遇緊急情況可以通過快速按下此按鈕來達到保護的措施；超速停機、過載停機等，ZUI大限度地保護測功機系統免因操作失誤帶來的損害；采用了多種抗干擾措施，具備軟硬件保護和各種安全警示等安全化設計；
10.符合最新國家標準要求：例如GB/T9651-2008單相異步電動機試驗方法，GB/T1032-2012三相異步電動機試驗方法等；
11.操作簡介、美觀時尚：19寸真彩液晶顯示，動態說明書、自動引導操作等，更具人性化；可配備三維夾具/安裝平臺，便于電機安裝調節。
儀迪IDI5600X 測功機智能測試系統
系統功能描述
項目 | 標配全功能描述(具體功能以實際選擇型號為準) |
系統組成 | 各類測功機機頭、夾具/安裝平臺、聯軸器/節、底板/底座、工業級計算機系統、測試軟件、測功機智能測試儀（IDI5600X系列）以及各類交流/直流穩壓電源。 |
整體優勢 | 輸入輸出參數均在同一主板測量，保證數據同步；250000次/分的高速運算保證數據精準；站在用戶角度開發設計，使操作更方便；測試精度大幅提高，以保證測試數據更加精準；智能防護，全面保護；單相、三相、直流電量間的切換由軟件完成。 |
主要功能 | ■型式試驗（又稱能效測試）：手動/自動/定點測試、非穩定區域測量、10組曲線比對、多種智能防護； ■出廠測試（又稱在線檢測）：定轉矩、轉速、電流、輸出功率任一項，比對其余項, 多種智能設置； ■壽命試驗（又稱老化試驗/耐久試驗/FFU）：標配15階段交變負載和定值定時試驗, 多種智能保護 |
控制對象 | IDI56HX磁滯全系列、IDI56MX磁粉全系列、IDI56EX渦流全系列，包含風冷式、水冷式、氣冷式和鼓風機冷卻 |
適用范圍 | 電容電機（洗衣機電機、油煙機電機、空調電機、風扇電機、多速電機等）、罩極電機、串激電機、直流電機（汽車風扇電機、雨刮電機、座椅電機、搖窗電機、天窗電機、輪轂電機、直流無刷電機）、外轉子電機、旋轉類電動工具（電鉆、角磨、切割機、電園鋸等）、三相電機和其它電機及派生產品。 |
測量參數 | 轉速、轉矩、輸出功率、電壓、電流、輸入功率、主繞組電流、副繞組電流、副繞組電壓、電容電壓、功率因數、頻率、效率、霍爾測量和環境溫度及轉向實時測取 |
保護防護 | 超速停機、過載停機、超矩停機、測試中轉速過低自動停機、無轉速停機、無電流停機、測試電壓波動過大停機、加載異常停機、超矩機械限位等，最大限度保護測功機系統免受因操作失誤帶來的損害。 |
輸出測量 | ■轉速測量： 0.01rpm~999.99rpm~1000.1rpm~9999.9rpm~10000rpm~40000rpm 精度：優于±0.1%F.S. ■轉矩測量： 10mNm~200mNm，測試精度：0.5%F.S.；300mNm~ 500Nm 精度：優于±0.2%F.S. ■輸出功率： 0.0001W~9.9999W~99.999W~999.99W~9999.9W~99999W 精度：優于±0.2%F.S. ■轉向測量： CW（順時針）、CCW（逆時針）、STOP（停機）-----實時測量（以試品輸出軸轉向判定） |
電量測量 | ■直流電量測量模塊（純直流電模式）[400V/10A/100A] 精度：優于±0.2%F.S. ■直流電量測量模塊（直流無刷模式）[400V/10A/100A] +(Vcc和Vsp0~25V) 精度：優于±0.2%F.S. ■單相電量測量模塊（串激電機模式）[500V*1組/20A*1組] 精度：優于±0.2%F.S. ■單相電量測量模塊（感應電機整機模式）[500V*3組/20A*3組] 精度：優于±0.2%F.S. ■單相電量測量模塊（感應主副繞組模式）[500V*3組/20A*3組] 精度：優于±0.2%F.S. ■三相電量測量模塊（三相電機模式）[500V*3組/20A*3組] 精度：優于±0.2%F.S. 注：可定制其它電壓量程和電流量程（實際量程以雙方確認的配置清單為準） |
優勢功能 | 轉矩校正期限提醒、軟件靜態分段折算校正（行業SHOU創）、通斷控制、Vcc和Vsp電壓提供、（非整數）變速比例設置、自動識別測功機型號、光標停3秒提示提醒、轉矩單位切換：公制、英制、SI制等。 |

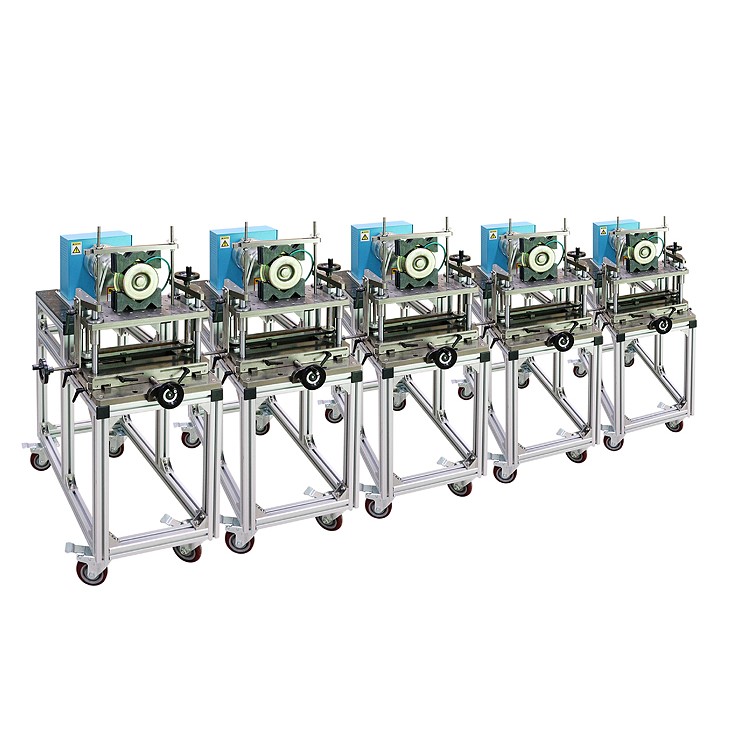

安裝夾具 | 普通升降臺、多用夾具、專用夾具、三維夾具、落地式三維夾具可供選擇 |
穩壓電源 | 直流穩壓電源、單相變頻穩壓電源、三相變頻穩壓電源，依客戶實際需要選擇具體規格容量 |
測功機 | GAO端磁滯測功機的工藝、材質、外觀均按照美國的Magtrol測功機規格生產，其它普通類型測功機同國內一致，僅精度由國內普遍的±0.5%F.S.提升到±0.2%F.S.。 |
